American Unified Thread (UN): ANSI/ASME B1.1 standardına uygundur, diş açısı 60°'dir.
Üç diş tasarımı: Alet üzerinde, işleme verimliliğini artırmak için aynı anda birden fazla ipliği işleyebilen üç kesme kenarı vardır.
Önerilen işleme sertliği: HRC≤45°

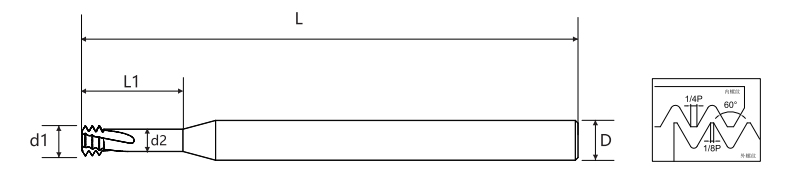

| Saha | Kaba Dişler ÇİL | İnce Dişler UNF | Bıçak Çapı d1 | Kaçınma Çapı d2 | Etkili Bıçak Uzunluğu L1 | Sap Çapı D | Toplam Uzunluk L | Bıçak Sayısı | Alt Delik Çapı |
| 80 | No.0-80 | 1.15 | 0.737 | 3.5 | 4 | 50 | 3 | 1.2 | |
| 72 | No.1-72 | 1.45 | 0.991 | 3.9 | 4 | 50 | 3 | 1.6 | |
| 64 | No.1-64 | No.2-64 | 1.4 | 0.884 | 4.2 | 4 | 50 | 3 | 1.5 |
| 56 | No.2-56 | No.3-56 | 1.65 | 1.06 | 5 | 4 | 50 | 3 | 1.8 |
| 48 | No.3-48 | No.4-48 | 1.9 | 1.212 | 6 | 4 | 50 | 3 | 2.1 |
| 40 | No.4, No.5-40 | No.6-40 | 2.1 | 1.275 | 6 | 4 | 50 | 3 | 2.3 |
| 40 | No.5-40 | No.6-40 | 2.45 | 1.6 | 7.2 | 4 | 50 | 3 | 2.6 |
| 36 | No.8-36 | 3.3 | 2.383 | 8.7 | 4 | 50 | 3 | 3.5 | |
| 32 | No.6, No.8-32 | No.10-32 | 2.55 | 1.518 | 7.4 | 4 | 50 | 3 | 2.8 |
| 32 | No.8-32 | No.10-32 | 3.2 | 2.168 | 10 | 4 | 50 | 3 | 3.5 |
| 32 | No.10-32 | 3.8 | 2.768 | 10.3 | 4 | 50 | 3 | 5.5 | |
| 28 | 1/4"-28 | 5.25 | 4.071 | 13.2 | 6 | 50 | 3 | 3.9 | |
| 24 | No.10-24 | 5/16"-24 | 3.58 | 2.204 | 10.2 | 4 | 50 | 3 | 6.9 |
| 24 | 5/16"-24 | 6.68 | 5.304 | 16.5 | 8 | 60 | 3 | 5.2 | |
| 20 | 1/4"-20 | 7/16"-20 | 4.88 | 3.229 | 13.4 | 6 | 50 | 3 | 9.9 |
| 20 | 7/16"-20 | 9.55 | 7.899 | 23 | 10 | 75 | 4 | 11.4 | |
| 18 | 5/16"-18 | 6.15 | 4.316 | 16.9 | 8 | 60 | 3 | 6.5 | |
| 16 | 3/8"-16 | 6.7 | 4.636 | 19.1 | 8 | 60 | 3 | 8 | |
| 14 | 7/16"-14 | 9 | 6.641 | 23.3 | 10 | 75 | 4 | 9.4 |

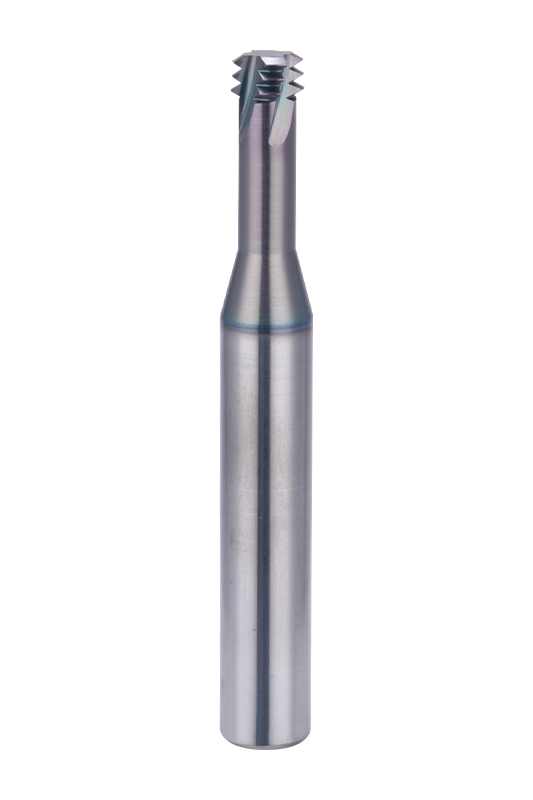

60°UN ANSI/ASME B1.1 Standart Diş Dişi Frezeleme Kesicisi, Birleşik Ulusal (UN) dişlere yönelik ANSI/ASME B1.1 standardını takip ederek 60° diş açısıyla hassas diş geometrisi sağlar. Üç dişli kesme tasarımı, birden fazla diş yolunun eş zamanlı işlenmesine olanak tanıyarak işleme verimliliğini artırır ve kesme yükünü azaltır, bu da onu özellikle yüksek hassasiyetli diş üretimi için uygun hale getirir.
Kesici, karbon çeliği, alaşımlı çelik, paslanmaz çelik, dökme demir, alüminyum alaşımları, bakır alaşımları ve diğer demir dışı metaller dahil olmak üzere çok çeşitli malzemelerle uyumludur. HRC≤45°'ye kadar malzemeler için optimum performans aralığıyla, istikrarlı kesme performansını ve uzun takım ömrünü koruyarak diş işlemede yüksek doğruluk ve tutarlılık sağlar.
No.0-80'den 7/16"-14'e kadar boyutları kapsayan, farklı diş açma derinlikleri ve işleme gereksinimlerine uyum sağlamak için çeşitli kesme çapları ve etkili kesme uzunlukları sunan esnek bir spesifikasyon aralığı mevcuttur. Dikkatle tasarlanmış helis açısı, kesme direncini ve takım aşınmasını en aza indirerek bu kesiciyi hem seri üretim hem de yüksek hassasiyetli işleme uygulamaları için mükemmel bir seçim haline getirir.
