• Üniversal frezeleme takımı, hem kaba işleme hem de ince frezelemeye uygun, keskin yapı tasarımıyla tüm çelik malzeme serilerinin ısıl işlemine uygundur.
• Ayrıca, eksiksiz özellikleri ve modelleri ve geniş uygulama yelpazesiyle çelik olmayan ve alüminyum malzemelerin işlenmesi için de uygundur.

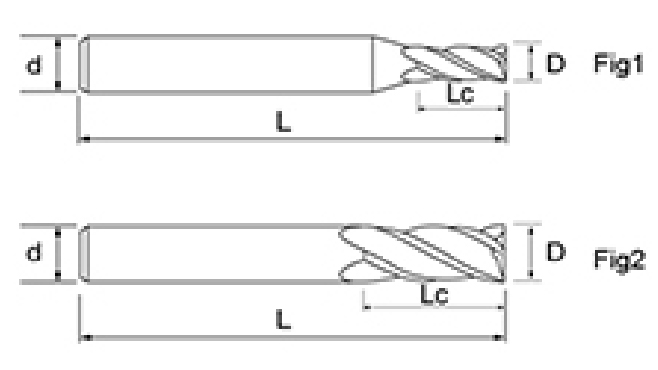

| Hayır. | Çap D | Flüt Uzunluğu Lc | Toplam Uzunluk L | Şaft Çapı d | Bıçak Sayısı F |
| NNC-4T-D1 | 1 | 3 | 50 | 4 | 4 |
| NNC-4T-D1 | 1 | 3 | 50 | 6 | 4 |
| NNC-4T-D1.5 | 1.5 | 4 | 50 | 4 | 4 |
| NNC-4T-D1.5 | 1.5 | 4 | 50 | 6 | 4 |
| NNC-4T-D2 | 2 | 6 | 50 | 4 | 4 |
| NNC-4T-D2 | 2 | 6 | 50 | 6 | 4 |
| NNC-4T-D2.5 | 2.5 | 6 | 50 | 4 | 4 |
| NNC-4T-D2.5 | 2.5 | 6 | 50 | 6 | 4 |
| NNC-4T-D3 | 3 | 8 | 50 | 4 | 4 |
| NNC-4T-D3 | 3 | 8 | 50 | 6 | 4 |
| NNC-4T-D3 | 3 | 8 | 50 | 3 | 4 |
| NNC-4T-D4 | 4 | 10 | 50 | 4 | 4 |
| NNC-4T-D4 | 4 | 10 | 50 | 6 | 4 |
| NNC-4T-D4 | 4 | 10 | 75 | 4 | 4 |
| NNC-4T-D4 | 4 | 10 | 100 | 4 | 4 |
| NNC-4T-D5 | 5 | 13 | 50 | 6 | 4 |
| NNC-4T-D5 | 5 | 13 | 50 | 5 | 4 |
| NNC-4T-D5 | 5 | 13 | 75 | 6 | 4 |
| NNC-4T-D6 | 6 | 15 | 50 | 6 | 4 |
| NNC-4T-D6 | 6 | 15 | 75 | 6 | 4 |
| NNC-4T-D6 | 6 | 15 | 100 | 6 | 4 |
| NNC-4T-D8 | 8 | 20 | 60 | 8 | 4 |
| NNC-4T-D8 | 8 | 20 | 75 | 8 | 4 |
| NNC-4T-D8 | 8 | 20 | 100 | 8 | 4 |
| NNC-4T-D8 | 8 | 20 | 150 | 8 | 4 |
| NNC-4T-D10 | 10 | 30 | 75 | 10 | 4 |
| NNC-4T-D10 | 10 | 30 | 100 | 10 | 4 |
| NNC-4T-D10 | 10 | 30 | 150 | 10 | 4 |
| NNC-4T-D12 | 12 | 30 | 75 | 12 | 4 |
| NNC-4T-D12 | 12 | 30 | 100 | 12 | 4 |
| NNC-4T-D12 | 12 | 30 | 150 | 12 | 4 |
| NNC-4T-D14 | 14 | 35 | 100 | 14 | 4 |
| NNC-4T-D14 | 14 | 35 | 150 | 14 | 4 |
| NNC-4T-D16 | 16 | 45 | 100 | 16 | 4 |
| NNC-4T-D16 | 16 | 45 | 150 | 16 | 4 |
| NNC-4T-D18 | 18 | 45 | 100 | 18 | 4 |
| NNC-4T-D20 | 20 | 50 | 100 | 20 | 4 |
| NNC-4T-D20 | 20 | 50 | 150 | 20 | 4 |
| İşlenmiş Malzemeler | Dökme Demir Sfero Dökme Demir | Karbon Çelik, Alaşımlı Çelik ~750N/mm² | Karbon Çelik, Alaşımlı Çelik ~30HRC | Ön Sertleştirilmiş Çelik, Su Verilmiş ve Temperlenmiş Çelik ~40HRC | Paslanmaz Çelik | Ön Sertleştirilmiş Çelik, Su Verilmiş ve Temperlenmiş Çelik ~50HRC | ||||||
| Çap (mm) | Dönme Hızı (dakika -1 ) | Besleme Hızı (mm/dak) | Dönme Hızı (dakika -1 ) | Besleme Hızı (mm/dak) | Dönme Hızı (dakika -1 ) | Besleme Hızı (mm/dak) | Dönme Hızı (dakika -1 ) | Besleme Hızı (mm/dak) | Dönme Hızı (dakika -1 ) | Besleme Hızı (mm/dak) | Dönme Hızı (dakika -1 ) | Besleme Hızı (mm/dak) |
| 1 | 20000 | 250 | 20000 | 250 | 20000 | 200 | 20000 | 200 | 20000 | 90 | 20000 | 150 |
| 2 | 15000 | 400 | 15000 | 400 | 15000 | 360 | 15000 | 350 | 11150 | 100 | 13000 | 225 |
| 3 | 14000 | 680 | 14000 | 680 | 13000 | 630 | 10600 | 525 | 7500 | 120 | 8500 | 410 |
| 4 | 10800 | 700 | 10800 | 700 | 10000 | 640 | 8000 | 535 | 5500 | 125 | 6500 | 420 |
| 5 | 8200 | 730 | 8200 | 730 | 7600 | 670 | 6400 | 560 | 4500 | 125 | 5000 | 440 |
| 6 | 7000 | 750 | 7000 | 750 | 6400 | 690 | 5300 | 575 | 3700 | 135 | 4200 | 450 |
| 8 | 5200 | 740 | 5200 | 740 | 4800 | 680 | 4000 | 565 | 2800 | 135 | 3200 | 460 |
| 10 | 4200 | 730 | 4200 | 730 | 3800 | 670 | 3200 | 560 | 2200 | 135 | 2500 | 435 |
| 12 | 3500 | 730 | 3500 | 730 | 3200 | 670 | 2650 | 560 | 1850 | 135 | 2100 | 435 |
| 14 | 3000 | 680 | 3000 | 680 | 2700 | 630 | 2300 | 525 | 1600 | 125 | 1800 | 410 |
| 16 | 2600 | 680 | 2600 | 680 | 2400 | 630 | 2000 | 525 | 1400 | 120 | 1600 | 410 |
| 18 | 2300 | 670 | 2300 | 670 | 2100 | 620 | 1800 | 515 | 1250 | 105 | 1400 | 405 |
| 20 | 2050 | 670 | 2050 | 670 | 1900 | 620 | 1600 | 515 | 1100 | 105 | 1250 | 405 |

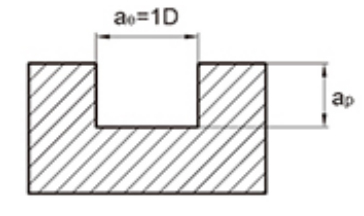

| Maksimum Kesme Derinliği |  |  | ||||||||||
 | Takım Çapı | Kesme Derinliği ap |  | |||||||||
∅1| 0.15D | | |||||||||||
∅3| 0.3D | | |||||||||||

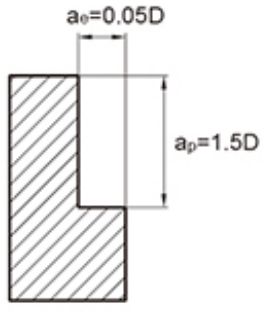

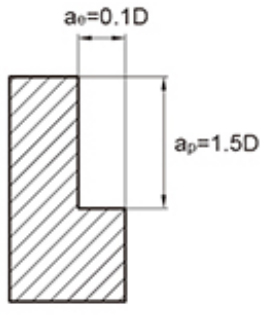

Yukarıdaki tabloda kenar frezeleme işleme için standart değerler gösterilmektedir. Aletle kanal açarken hız yukarıdaki tablonun %50~%70'i olmalı ve ilerleme hızı standart değer olarak %40~%60 olmalıdır.
2. Lütfen yüksek hassasiyetli takım tezgahları ve takım tutucuları kullanın.
3. Lütfen duman üretme olasılığı daha az olan hava soğutma veya kesme sıvısı kullanın.
4. Kenar frezeleme için sıralı frezeleme kullanılması tavsiye edilir.
Takım tezgahının ve iş parçası kurulumunun sağlamlığı zayıf olduğunda titreşim ve anormal ses meydana gelebilir. Bu durumda yukarıdaki tablodaki hız ve ilerleme oranının yıldan yıla azaltılması gerekir.
6. Takım kullanma uzunluğunu müdahale olmadan mümkün olduğunca en aza indirin.
| Alet Serisi | Çap | Yarıçap | Köşe Yarıçapı | Flüt Uzunluğu | Etkili Uzunluk | Toplam Uzunluk | Şaft Çapı | |||
| D | R | CR | Lc | L1 | L | d | ||||
| NNC Üniversal Karbür Frezeleme Takımları | D0.1~D0.9 | 0 -0,005 | R0.05~R2 | /-0,005 | CR0.05~CR0.5 | /-0,005 | 0 0.2 | 0 0.3 | 0 0.5 | h5 |
| D1.0~D4.0 | 0 -0,008 | 0 0.3 | 0 0.5 | |||||||
| D1.0~D3.5 | 0 -0,008 | R0.5~R1.75 | /-0,005 | CR0.1~CR0.5 | /-0,005 | 0 0.3 | 0 0.5 | 0 0.5 | h6 | |
| D4.0~D11.0 | 0 -0,012 | R2.0~R5.0 | /-0,008 | CR1.0~CR3.0 | /-0,008 | 0 0.5 | ||||
| D12.0~D20.0 | 0 -0,015 | R6.0~R10.0 | /-0.01 | |||||||
NNC-4T 4 Flüt Düz Kafalı Parmak Frezeler 1 mm'den 20 mm'ye kadar çeşitli çaplara sahiptir ve farklı bıçak uzunlukları ve toplam uzunluklarla eşleştirilerek işlemcilerin bunu dar alanlar veya geniş kesme yüzeyleri gibi farklı senaryolarda esnek bir şekilde kullanmalarına yardımcı olur. Farklı boyut çözümlerini birleştirerek işleme verimliliği ile yüzey kalitesi arasında farklı üretim ihtiyaçlarına uygun iyi bir denge elde edilebilir.
35° helis açısına sahip dört kanallı düz kafa tasarımını benimser. Takım eğim açısı ve arka açısı, kesme direncini etkili bir şekilde azaltmak için dikkatlice optimize edilmiştir. Daha geniş bir genel performans aralığına, düzgün kesme kenarı dağılımına sahiptir ve kesme sırasında daha düşük titreşimi ve daha düzgün talaş kaldırmayı korurken, aynı zamanda yüksek hızlı işleme sırasında istikrarlı kesme performansı sağlar.
Üretim açısından, NNC-4T kanallı düz kafalı parmak frezeler, keskin kenarlar ve sıkı bir şekilde kontrol edilen boyut toleransları sağlamak için yüksek hassasiyetli CNC taşlama teknolojisini kullanır. Yüzey kaplaması, yüksek sıcaklıkta mükemmel sertliğe ve oksidasyon kararlılığına sahip en yeni krom-alüminyum kompozit kaplamayı kullanır, böylece takım ömrünü uzatır ve işlenen yüzeyin kalitesini artırır.
Bu frezeleme takımı, karbon çeliği, alaşımlı çelik, kalıp çeliği, paslanmaz çelik ve dökme demir gibi çeşitli malzemelerin, özellikle de sertliği 45HRC'yi aşmayan iş parçalarının işlenmesi için uygundur.
İşletme kuruluşu
Çalışanlar
Changzhou Maton Tools Co.,Ltd. is located in the economically developed Yangtze River Delta region.The factory is located in XixiashuHigh-tech Development Zone,a well-known tool town in China. We are 4 Flüt Düz Kafalı Frezeler Manufacturers.
Magotantools take the ISO9001 quality system as the standard,under the guidanceof the business philosophy of"zero defect in products"and"zero distance in service",based on the spirit of"integrity","unity"and"exploita- tion",and follow a fair and just company style for management.Product production adopts five-axisand six-axis CNC grinding and machining centers from Germany,Switzerland,Japan,etc.,and is equipped with high-precision testing equipment such as Germany,Japan,and China,so as to meet the needs of production with high quality and quantity.
The company continuously develops various high-performance CNC tools, and has won various national awards. Professional 4 Flüt Düz Kafalı Frezeler Company. More than 10 patents,the company's products are mainly used in the defense industry, aerospace industry,automotive industry,electronic products and molds and other fields.
The company's various products are recognized and favored by well-known domestic companies.With infinite technology,infinite creation,and pursuit of excellence,Magotan tools will write future prosperity and dreams with more extraordinary confidence and high-quality quality.
Hafta içi soruşturmayı aldıktan sonra 12 saat içinde size cevap vereceğiz.
Biz üreticiyiz, kendimiz üretip satıyoruz.
We mainly produce tungsten steel milling cutters, drill bits and other hard alloy tools. Professional 4 Flüt Düz Kafalı Frezeler Manufacturers.
Ürünlerimiz kalıp sanayi, savunma sanayi, havacılık sanayi, otomotiv sanayi, elektronik ürünler ve diğer alanların neredeyse tamamını kapsamaktadır.
Yes, our main focus is on customized products. We develop and produce products based on the drawings or samples provided by customers. Custom 4 Flüt Düz Kafalı Frezeler.
We have over 30 units of WALTER from Germany, Makino from Japan, ROLLMATIC from Switzerland, and TTB from Switzerland, with an annual output value of 80 million RMB. We are 4 Flüt Düz Kafalı Frezeler Company
Öncelikle her işlemden sonra ilgili denetimleri yapıyoruz. Nihai ürün için müşteri gereksinimlerine ve uluslararası standartlara göre %100 tam denetim yapacağız;
Daha sonra, müşterilerin kesici takımlara yönelik yüksek hassasiyetli test gereksinimlerini karşılarken, kesici takımların stabilitesini ve tutarlılığını sağlayabilen spektral analizörler, metalografik mikroskoplar vb. gibi sektördeki gelişmiş ve eksiksiz birinci sınıf test ekipmanlarına sahibiz.
Fiyat teklifi verirken sizinle işlem yöntemini, FOB, CIF, CNF veya diğer seçenekleri onaylayacağız. Toplu üretimde genellikle önce %30 peşinat ödüyoruz, kalan bakiyeyi ise konşimento ibrazında ödüyoruz. Ödeme yöntemi olarak çoğunlukla T/T kullanıyoruz, ancak L/C de kabul edilebilir.
