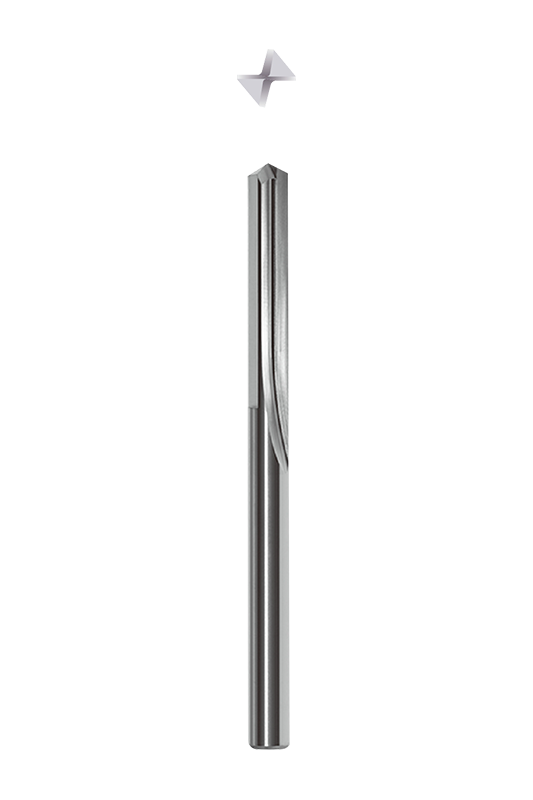

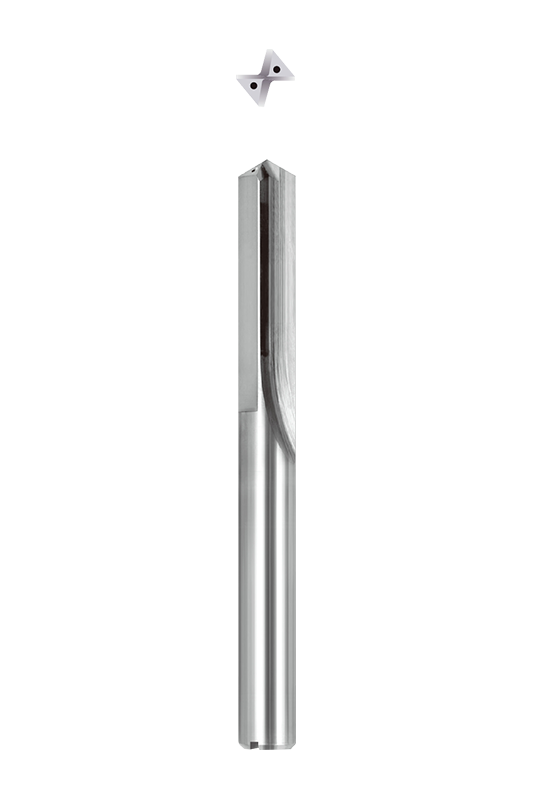

NNZZ Serisi Düz Kanal Matkap (Harici Soğutmalı Tip)(5D)
| İşlenmiş Malzemeler | Dökme Demir | Sfero Dökme Demir | Silikon Alüminyum Alaşımı | Isıya Dayanıklı Alaşım |
| Si≤%10 | Si>%10 |
| Kesme Hızı | 60~120 m/dak | 50~100 m/dak | 100~200 m/dak | 80~160 m/dak | 120~220 m/dak |
Çap
(mm) | Dönme Hızı
(dakika -1 ) | İlerleme Hızı
(aa/sağ) | Dönme Hızı
(dakika -1 ) | İlerleme Hızı
(aa/sağ) | Dönme Hızı
(dakika -1 ) | İlerleme Hızı
(aa/sağ) | Dönme Hızı
(dakika -1 ) | İlerleme Hızı
(aa/sağ) | Dönme Hızı
(dakika -1 ) | İlerleme Hızı
(aa/sağ) |
| 4 | 7000 | 0,10~0,15 | 5600 | 0,10~0,15 | 11000 | 0,12~0,20 | 9600 | 0,12~0,20 | 12000 | 0,12~0,20 |
| 5 | 5700 | 0,12~0,18 | 4500 | 0,12~0,18 | 9000 | 0,14~0,26 | 7600 | 0,14~0,26 | 10000 | 0,14~0,26 |
| 6 | 4700 | 0,14~0,20 | 3700 | 0,14~0,20 | 7400 | 0,16~0,28 | 6400 | 0,16~0,28 | 8500 | 0,16~0,28 |
| 8 | 3600 | 0,16~0,24 | 2800 | 0,16~0,24 | 5500 | 0,18~0,30 | 4800 | 0,18~0,30 | 6400 | 0,18~0,30 |
| 10 | 2800 | 0,18~0,27 | 2200 | 0,18~0,27 | 4500 | 0,20~0,32 | 3800 | 0,20~0,32 | 5000 | 0,20~0,32 |
| 12 | 2400 | 0,20~0,30 | 1900 | 0,20~0,30 | 3700 | 0,24~0,36 | 3200 | 0,24~0,36 | 4200 | 0,24~0,36 |
| 14 | 2100 | 0,22~0,35 | 1600 | 0,22~0,35 | 3200 | 0,28~0,44 | 2700 | 0,28~0,44 | 3600 | 0,28~0,44 |
| 16 | 1800 | 0,25~0,36 | 1400 | 0,25~0,36 | 2800 | 0,30~0,48 | 2400 | 0,30~0,48 | 3200 | 0,30~0,48 |
| 18 | 1600 | 0,28~0,38 | 1200 | 0,28~0,38 | 2500 | 0,34~0,52 | 2100 | 0,34~0,52 | 3000 | 0,34~0,52 |
| 20 | 1400 | 0,30~0,40 | 1100 | 0,30~0,40 | 2300 | 0,40~0,63 | 1900 | 0,40~0,63 | 2500 | 0,40~0,63 |
1. Bu aleti ilk kez kullanırken, yukarıdaki verilere göre kesme hızının %90'ında veya ilerleme hızının %85'inde kesmeyi test edin. Kesme koşulu stabil olduğunda kesme hızını ve ilerlemeyi birer birer artırın.
2. Bu standart kesme koşulu tablosu suda çözünebilen kesme sıvılarına uygulanabilir.
3. Kesici takımı takarken lütfen hatasız ve temiz bir ayna kullanın ve matkap ucunun radyal salgısını 0,02 mm dahilinde kontrol edin.
4. Bu tablodaki kesme koşulları delik derinliğinin 5D'nin altında olduğu durumlar için geçerlidir.
NNZZ düz kanallı matkap, zorlu işleme uygulamaları için olağanüstü stabilite ve verimli talaş tahliyesi sağlayan benzersiz bir düz kanal tasarımına sahiptir. Bu yapı, takım sertliğini artırır, delme sırasında hassas konumlandırmayı garanti ederken, tıkanma riskini azaltmak için talaş akışını optimize eder. Özellikle yüksek boyutsal doğruluk ve üstün yüzey kalitesi gerektiren uygulamalar için uygundur.
Birinci sınıf malzemelerden üretilen ve gelişmiş hassas taşlama teknolojisiyle üretilen matkap, olağanüstü aşınma direnci ve kırılma dayanıklılığı sergiliyor. Yüksek hassasiyetli tasarımı, yüksek dönme hızlarında stabiliteyi korumasına, takım ömrünü uzatmasına, değiştirme sıklığını azaltmasına ve genel işleme verimliliğini artırmasına olanak tanır.
NNZZ, çeşitli işleme ihtiyaçları için esnek çözümler sağlayan çeşitli çap ve uzunluk kombinasyonları sunar. İster yüksek hassasiyetli küçük çaplı delme, ister yüksek verimli büyük çaplı delme için uygun bir model mevcuttur. Kullanıcılar özel gereksinimlerine göre özgürce seçim yapabilir, böylece optimum maliyet etkinliği için farklı ekipman ve malzemelere uyarlanabilirlik sağlanır.
Dökme demir, sünek demir, değişken silikon içeriğine sahip alüminyum alaşımları ve genel alüminyum alaşımlarını işlemek için tasarlanan NNZZ matkaplar, farklı malzemelerde optimum performans sunar. Seri üretim veya özelleştirilmiş işleme için en iyi delme sonuçlarını sağlamak üzere önerilen kesme hızları ve ilerleme oranları sağlanmıştır.
Optimum kullanım için, son ayarlamaları yapmadan önce proses istikrarını sağlamak amacıyla önerilen parametrelerin %85'inde bir başlangıç deneme kesimi yapılması tavsiye edilir. Delme kalitesini korumak için işleme, 0,02 mm veya daha az kontrollü radyal salgıya sahip stabil bir makine ortamında gerçekleştirilmelidir. Ayrıca tüm parametreler, en iyi performans için 5D'yi aşmayan delik derinliklerine uygulanır.
