• Yüksek sertlikte ve yüksek toklukta alt tabaka üretimi, özel negatif açılı tasarım, ısıl işlem öncesi ve sonrası malzeme işleme, hem yumuşak hem de sert malzemeler için evrensel.
• Yüksek hızlı koşullar altında, yağ buharı, su soğutma, yağ soğutma ve diğer soğutma ortamlarında CNC işleme için kullanılabilir.

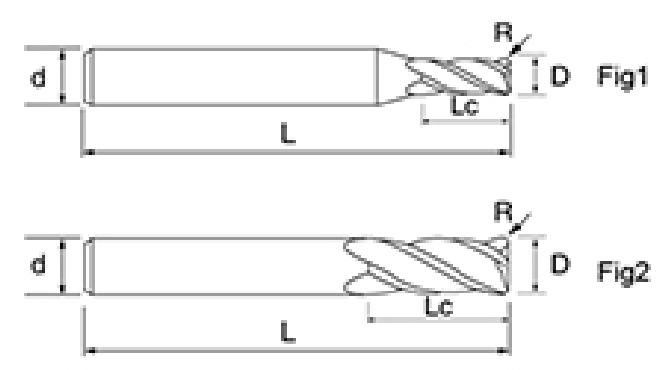

| Hayır. | Çap D | R Açısı R | Flüt Uzunluğu Lc | Toplam Uzunluk L | Şaft Çapı d | Bıçak Sayısı F |
| NNH-4R-D1-R0.2 | 1 | 0.2 | 3 | 50 | 4 | 4 |
| NNH-4R-D1-R0.2 | 1 | 0.2 | 3 | 50 | 6 | 4 |
| NNH-4R-D1.5-R0.2 | 1.5 | 0.2 | 4 | 50 | 4 | 4 |
| NNH-4R-D1.5-R0.2 | 1.5 | 0.2 | 4 | 50 | 6 | 4 |
| NNH-4R-D2-R0.2 | 2 | 0.2 | 6 | 50 | 4 | 4 |
| NNH-4R-D2-R0.2 | 2 | 0.2 | 6 | 50 | 6 | 4 |
| NNH-4R-D2-R0.5 | 2 | 0.5 | 6 | 50 | 4 | 4 |
| NNH-4R-D2-R0.5 | 2 | 0.5 | 6 | 50 | 6 | 4 |
| NNH-4R-D3-R0.2 | 3 | 0.2 | 8 | 50 | 3 | 4 |
| NNH-4R-D3-R0.2 | 3 | 0.2 | 8 | 50 | 4 | 4 |
| NNH-4R-D3-R0.2 | 3 | 0.2 | 8 | 50 | 6 | 4 |
| NNH-4R-D3-R0.5 | 3 | 0.5 | 8 | 50 | 3 | 4 |
| NNH-4R-D3-R0.5 | 3 | 0.5 | 8 | 50 | 4 | 4 |
| NNH-4R-D3-R0.5 | 3 | 0.5 | 8 | 50 | 6 | 4 |
| NNH-4R-D4-R0.2 | 4 | 0.2 | 8 | 50 | 4 | 4 |
| NNH-4R-D4-R0.2 | 4 | 0.2 | 8 | 75 | 4 | 4 |
| NNH-4R-D4-R0.2 | 4 | 0.2 | 8 | 50 | 6 | 4 |
| NNH-4R-D4-R0.5 | 4 | 0.5 | 8 | 50 | 4 | 4 |
| NNH-4R-D4-R0.5 | 4 | 0.5 | 8 | 75 | 4 | 4 |
| NNH-4R-D4-R0.5 | 4 | 0.5 | 8 | 50 | 6 | 4 |
| NNH-4R-D4-R1 | 4 | 1 | 8 | 50 | 4 | 4 |
| NNH-4R-D4-R1 | 4 | 1 | 8 | 50 | 6 | 4 |
| NNH-4R-D5-R0.5 | 5 | 0.5 | 10 | 50 | 5 | 4 |
| NNH-4R-D5-R0.5 | 5 | 0.5 | 10 | 50 | 6 | 4 |
| NNH-4R-D5-R1 | 5 | 1 | 10 | 50 | 5 | 4 |
| NNH-4R-D5-R1 | 5 | 1 | 10 | 50 | 6 | 4 |
| NNH-4R-D6-R0.2 | 6 | 0.2 | 12 | 50 | 6 | 4 |
| NNH-4R-D6-R0.2 | 6 | 0.2 | 12 | 75 | 6 | 4 |
| NNH-4R-D6-R0.2 | 6 | 0.2 | 12 | 100 | 6 | 4 |
| NNH-4R-D6-R0.5 | 6 | 0.5 | 12 | 50 | 6 | 4 |
| NNH-4R-D6-R0.5 | 6 | 0.5 | 12 | 75 | 6 | 4 |
| NNH-4R-D6-R0.5 | 6 | 0.5 | 12 | 100 | 6 | 4 |
| NNH-4R-D6-R1 | 6 | 1 | 12 | 50 | 6 | 4 |
| NNH-4R-D8-R0.2 | 8 | 0.2 | 16 | 60 | 8 | 4 |
| NNH-4R-D8-R0.2 | 8 | 0.2 | 16 | 75 | 8 | 4 |
| NNH-4R-D8-R0.2 | 8 | 0.2 | 16 | 100 | 8 | 4 |
| NNH-4R-D8-R0.5 | 8 | 0.5 | 16 | 60 | 8 | 4 |
| NNH-4R-D8-R0.5 | 8 | 0.5 | 16 | 75 | 8 | 4 |
| NNH-4R-D8-R0.5 | 8 | 0.5 | 16 | 100 | 8 | 4 |
| NNH-4R-D8-R1 | 8 | 1 | 16 | 60 | 8 | 4 |
| NNH-4R-D10-R0.2 | 10 | 0.2 | 20 | 75 | 10 | 4 |
| NNH-4R-D10-R0.2 | 10 | 0.2 | 20 | 100 | 10 | 4 |
| NNH-4R-D10-R0.3 | 10 | 0.3 | 20 | 75 | 10 | 4 |
| NNH-4R-D10-R0.5 | 10 | 0.5 | 20 | 75 | 10 | 4 |
| NNH-4R-D10-R0.5 | 10 | 0.5 | 20 | 100 | 10 | 4 |
| NNH-4R-D10-R1 | 10 | 1 | 20 | 75 | 10 | 4 |
| NNH-4R-D10-R1.5 | 10 | 1.5 | 20 | 75 | 10 | 4 |
| NNH-4R-D10-R2 | 10 | 2 | 20 | 75 | 10 | 4 |
| NNH-4R-D12-R0.5 | 12 | 0.2 | 24 | 75 | 12 | 4 |
| NNH-4R-D12-R0.5 | 12 | 0.2 | 24 | 100 | 12 | 4 |
| NNH-4R-D12-R0.5 | 12 | 0.5 | 24 | 75 | 12 | 4 |
| NNH-4R-D12-R0.5 | 12 | 0.5 | 24 | 100 | 12 | 4 |
| NNH-4R-D12-R1 | 12 | 1 | 24 | 75 | 12 | 4 |
| NNH-4R-D12-R2 | 12 | 2 | 24 | 75 | 12 | 4 |
| NNH-4R-D12-R3 | 12 | 3 | 24 | 75 | 12 | 4 |
| NNH-4R-D16-R1 | 16 | 1 | 35 | 100 | 16 | 4 |
| NNH-4R-D16-R2 | 16 | 2 | 35 | 100 | 16 | 4 |
| NNH-4R-D16-R3 | 16 | 3 | 35 | 100 | 16 | 4 |
| NNH-4R-D20-R1 | 20 | 1 | 40 | 100 | 20 | 4 |
| NNH-4R-D20-R2 | 20 | 2 | 40 | 100 | 20 | 4 |
| NNH-4R-D20-R3 | 20 | 3 | 40 | 100 | 20 | 4 |
| İşlenmiş Malzemeler | Ön Sertleştirilmiş Çelik 40~50HRC | Sertleştirilmiş Çelik 50~60HRC | Sertleştirilmiş Çelik 60~68HRC | |||
| Kesme Hızı | 300 m/dak | 150 m/dak | 100 m/dak | |||
| Çap (mm) | Dönme Hızı (dakika -1 ) | Besleme Hızı (mm/dak) | Dönme Hızı (dakika -1 ) | Besleme Hızı (mm/dak) | Dönme Hızı (dakika -1 ) | Besleme Hızı (mm/dak) |
| 3 | 32000 | 1225 | 16000 | 610 | 11000 | 420 |
| 4 | 24000 | 1500 | 12000 | 745 | 8000 | 500 |
| 5 | 19000 | 1630 | 9500 | 815 | 6400 | 550 |
| 6 | 16000 | 1850 | 8000 | 925 | 5300 | 610 |
| 8 | 12000 | 1850 | 6000 | 925 | 4000 | 610 |
| 10 | 9600 | 1850 | 4800 | 925 | 3200 | 610 |
| 12 | 8000 | 1920 | 4000 | 960 | 2700 | 648 |
| 16 | 6000 | 1440 | 3000 | 720 | 2000 | 480 |
| Maksimum Kesme Derinliği |  |  |  | |||
1. Lütfen yüksek hassasiyetli ve yüksek sağlamlığa sahip ekipman ve demirbaşlar kullanın.
2. Takım tezgahının ve iş parçası kurulumunun sağlamlığı zayıf olduğunda titreşim ve anormal ses meydana gelebilir. Bu durumda yukarıdaki tablodaki hız ve ilerleme oranının yıldan yıla azaltılması gerekir.
3. Lütfen hava soğutmayı veya MQL'yi (minimum miktarda yağ buharı soğutması) kullanın.
4. Kenar frezeleme için sıralı frezeleme kullanılması tavsiye edilir.
5. Aletin askı uzunluğunu müdahale olmadan mümkün olduğunca en aza indirin.
| Alet Serisi | Çap | Yarıçap | Köşe Yarıçapı | Flüt uzunluğu | Etkili uzunluk | Toplam uzunluk | Şaft Çapı | |||
| D | R | CR | Lc | L1 | L | d | ||||
| NNH Yüksek Hızlı ve Yüksek Sertlikli Karbür Parmak Frezeler | D0.1~D0.9 | 0 -0,005 | R0.05~R2 | /-0,005 | CR0.05~CR0.5 | /-0,005 | 0 0.3 | 0 0.3 | 0.5 -0,5 | h5 |
| D1~D3.5 | 0 -0,005 | |||||||||
| D4~D10 | -0,003 -0,015 | R3~R5 | /-0,005 | CR1.0~CR3.0 | /-0,008 | 0 0.5 | 0 0.5 | |||
| D12~D20 | -0,003 -0,018 | R6~R10 | /-0,008 | |||||||

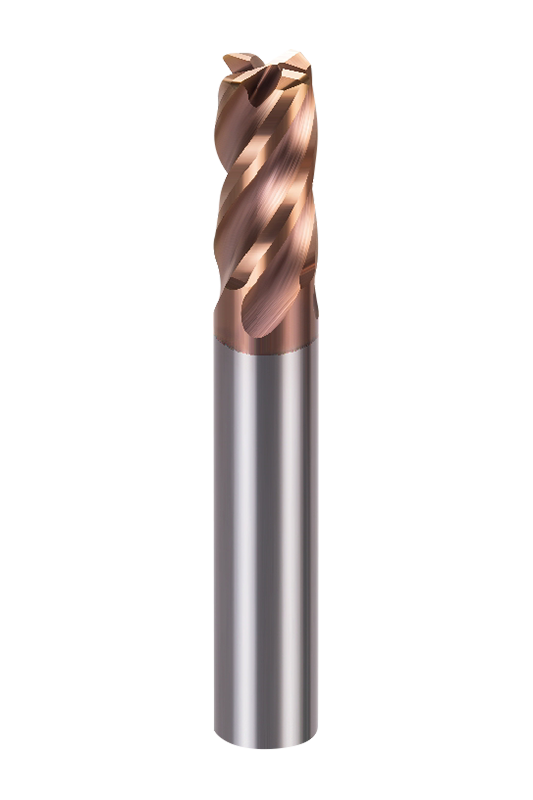

NNH-4R yüksek performanslı 4 kanallı yuvarlak burunlu parmak frezeler, çeşitli uygulama senaryolarını karşılamak üzere ilgili alt modelleri oluşturmak üzere farklı işleme gereksinimlerine göre esnek bir şekilde birleştirilebilen çeşitli özellikler ve boyutlar sağlar. İster küçük hassas parçaların işlenmesi, ister büyük boyutlu iş parçalarının etkili bir şekilde kesilmesi olsun, verimlilik ve stabiliteyi dikkate alarak uygun takım boyutunu özgürce seçebilirsiniz.
Dört kenarlı tasarımla birleştirilmiş özel yuvarlak burun yapısı, kesme yükünü etkili bir şekilde dağıtabilir ve titreşimi ve takım aşınmasını azaltabilir. Bu şekil, özellikle yüksek sertlikteki malzemelerin işleme gereksinimleri için uygun olan, yüksek hızlı frezeleme sırasında daha stabil bir kesme ortamı sağlayabilir. Yuvarlak uçlu kesici kafa aynı zamanda yarı ince talaş işleme ve ince talaş işlemede yüzey düzgünlüğü ve boyutsal doğruluk sağlayabilir.
Gelişmiş kaplama teknolojisi ve hassas taşlama işlemi sayesinde takım, yüksek sertlik ve mükemmel aşınma direnci elde etti. Yüksek performanslı AlTiSiN kaplama ve (0,4μm) ultra ince parçacıklı alt tabakanın birleşimi, yüksek sıcaklık ve yüksek hızlı kesme ortamında uzun bir hizmet ömrü sağlamasına ve işleme sırasında istikrarlı performans ve hassasiyeti korumasına olanak tanır. Sıkı kalite kontrol ve yüksek hassasiyetli üretim süreci, aletin zorlu koşullar altında güvenilir performansını garanti eder.
NNH-4R yüksek performanslı 4 kanallı yuvarlak uçlu parmak frezeler, yüksek sertlikte çelik, alaşımlı çelik, kalıp çeliği ve paslanmaz çelik dahil olmak üzere çeşitli malzemelerin işlenmesi için uygundur. Yüksek hızlı frezeleme uygulamalarında yüksek sertliği ve ısı direnci, bıçağın keskinliğini ve stabilitesini korumaya, üretim verimliliğini artırmaya ve aletin servis ömrünü uzatmaya yardımcı olur.
