• Kısa bıçak tasarımı, aletin aşınma direncini büyük ölçüde artırır ve iş parçasında daha yüksek yüzey kalitesi sağlayabilir.
• Esas olarak HRC45~70 sertleştirilmiş çelik malzemelerin işlenmesinde, özellikle de uzun süreli işlem gerektiren hassas kalıp parçalarının işlenmesinde kullanılır.

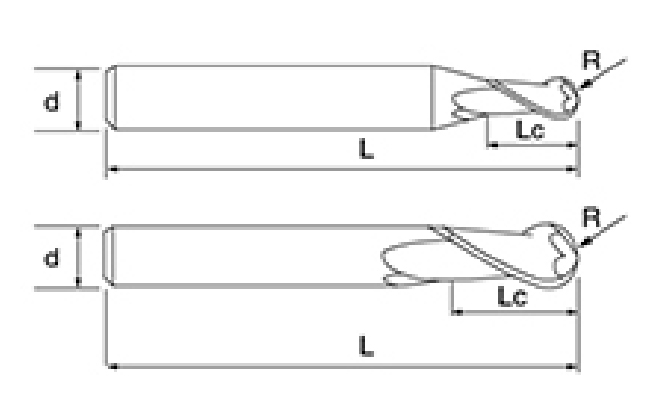

| Hbiryır. | Çbirp D | R Açısı R | Flüt Uzunluğu Lc | Toplbirm Uzunluk L | Şbirft Çbirpı d | Bıçbirk Sayısı F |
| NNCH-2B-D1-L2 | 1 | 0.5 | 2 | 50 | 4 | 2 |
| NNCH-2B-D1.5-L3 | 1.5 | 0.75 | 3 | 50 | 4 | 2 |
| NNCH-2B-D1.5-L3 | 1.5 | 0.75 | 3 | 50 | 6 | 2 |
| NNCH-2B-D2-L4 | 2 | 1 | 4 | 50 | 4 | 2 |
| NNCH-2B-D2-L4 | 2 | 1 | 4 | 50 | 6 | 2 |
| NNCH-2B-D2.5-L5 | 2.5 | 1.25 | 5 | 50 | 4 | 2 |
| NNCH-2B-D2.5-L5 | 2.5 | 1.25 | 5 | 50 | 6 | 2 |
| NNCH-2B-D3-L6 | 3 | 1.5 | 6 | 50 | 4 | 2 |
| NNCH-2B-D3-L6 | 3 | 1.5 | 6 | 50 | 6 | 2 |
| NNCH-2B-D3.5-L7 | 3.5 | 1.75 | 7 | 50 | 4 | 2 |
| NNCH-2B-D3.5-L7 | 3.5 | 1.75 | 7 | 50 | 6 | 2 |
| NNCH-2B-D4-L8 | 4 | 2 | 8 | 50 | 4 | 2 |
| NNCH-2B-D4-L8 | 4 | 2 | 8 | 50 | 6 | 2 |
| NNCH-2B-D5-L9 | 5 | 2.5 | 9 | 50 | 6 | 2 |
| NNCH-2B-D6-L9 | 6 | 3 | 9 | 50 | 6 | 2 |
| NNCH-2B-D8-L12 | 8 | 4 | 12 | 60 | 8 | 2 |
| NNCH-2B-D10-L15 | 10 | 5 | 15 | 75 | 10 | 2 |
| NNCH-2B-D12-L18 | 12 | 6 | 18 | 75 | 12 | 2 |
| NNCH-2B-D4-L8 | 4 | 2 | 8 | 75 | 4 | 2 |
| NNCH-2B-D4-L8 | 4 | 2 | 8 | 75 | 6 | 2 |
| NNCH-2B-D6-L9 | 6 | 3 | 9 | 75 | 6 | 2 |
| NNCH-2B-D8-L12 | 8 | 4 | 12 | 75 | 8 | 2 |
| NNCH-2B-D6-L9 | 6 | 3 | 9 | 100 | 6 | 2 |
| NNCH-2B-D8-L12 | 8 | 4 | 12 | 100 | 8 | 2 |
| NNCH-2B-D10-L15 | 10 | 5 | 15 | 100 | 10 | 2 |
| NNCH-2B-D12-L18 | 12 | 6 | 18 | 100 | 12 | 2 |
| İşlenmiş Malzemeler | Ön Sertleştirilmiş Çelik 40~50HRC | Sertleştirilmiş Çelik 50~60HRC | Sertleştirilmiş Çelik 60~68HRC | |||||||||

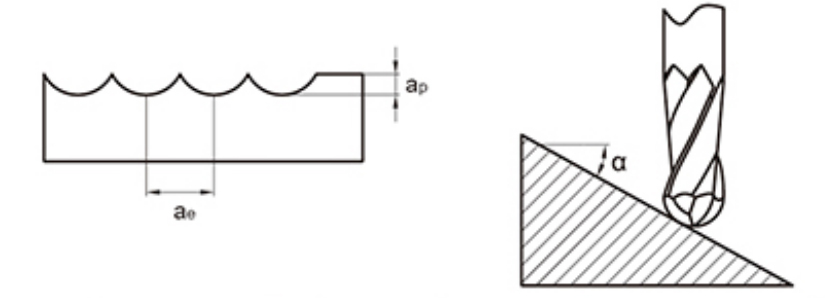

| Top Kafa Yarıçapı (mm) | Dönme Hızı (dakika -1 ) | Besleme Hızı (mm/dak) | a p (mm) | a e (mm) | Dönme Hızı (dakika -1 ) | Besleme Hızı (mm/dak) | a p (mm) | a e (mm) | Dönme Hızı (dakika -1 ) | Besleme Hızı (mm/dak) | a p (mm) | a e (mm) |
| R0.5 | 40000 | 1900 | 0.01 | 0.05 | 36000 | 1500 | 0.01 | 0.05 | 32000 | 1400 | 0.01 | 0.05 |
| R1.0 | 33000 | 3100 | 0.02 | 0.075 | 26000 | 2100 | 0.02 | 0.075 | 24000 | 2000 | 0.02 | 0.075 |
| R1.5 | 29000 | 4100 | 0.03 | 0.1 | 23000 | 2900 | 0.03 | 0.1 | 21000 | 2600 | 0.03 | 0.1 |
| R2.0 | 22000 | 3900 | 0.04 | 0.15 | 17000 | 2500 | 0.04 | 0.15 | 15500 | 2100 | 0.04 | 0.15 |
| R2.5 | 17500 | 3500 | 0.05 | 0.15 | 13500 | 2200 | 0.05 | 0.15 | 13000 | 2000 | 0.05 | 0.15 |
| R3.0 | 15000 | 3100 | 0.06 | 0.2 | 11500 | 1700 | 0.06 | 0.2 | 10500 | 1500 | 0.06 | 0.2 |
| R4.0 | 11000 | 2500 | 0.08 | 0.25 | 8600 | 1600 | 0.08 | 0.25 | 8000 | 1400 | 0.08 | 0.25 |
| R5.0 | 9000 | 2000 | 0.1 | 0.3 | 7000 | 1400 | 0.1 | 0.3 | 6000 | 1200 | 0.1 | 0.3 |
| R6.0 | 7500 | 1800 | 0.1 | 0.35 | 5700 | 1300 | 0.1 | 0.35 | 5300 | 1200 | 0.1 | 0.35 |
| R8.0 | 5500 | 1800 | 0.1 | 0.4 | 4300 | 1300 | 0.1 | 0.4 | 4000 | 1200 | 0.1 | 0.4 |
| R10.0 | 4500 | 1800 | 0.1 | 0.5 | 3500 | 1300 | 0.1 | 0.5 | 3200 | 1200 | 0.1 | 0.5 |
| Maksimum Kesme Derinliği |  | |||||||||||
1. Lütfen yüksek hassasiyetli ve yüksek sağlamlığa sahip ekipman ve demirbaşlar kullanın.
2. Takım tezgahının ve iş parçası kurulumunun sağlamlığı zayıf olduğunda titreşim ve anormal ses meydana gelebilir. Bu durumda yukarıdaki tablodaki hız ve ilerleme oranının yıldan yıla azaltılması gerekir.
3. Lütfen hava soğutmayı veya MQL'yi (minimum miktarda yağ buharı soğutması) kullanın.
4. Kenar frezeleme için sıralı frezeleme kullanılması tavsiye edilir.
5. Aletin askı uzunluğunu müdahale olmadan mümkün olduğunca en aza indirin.
| Alet Serisi | Çap | Yarıçap | Köşe Yarıçapı | Flüt uzunluğu | Etkili uzunluk | Toplam uzunluk | Şaft Çapı | |||
| D | R | CR | Lc | L1 | L | d | ||||
| NNCH Ultra Sert ve Yüksek Hassasiyetli Karbür Parmak Frezeler | D0.1~D0.9 | 0 -0,005 | R0.05~R2 | /-0,005 | CR0.05~CR0.5 | /-0,005 | 0 0.3 | 0 0.3 | 0.5 -0,5 | h5 |
| D1~D3.5 | 0 -0,005 | |||||||||
| D4~D10 | -0,003 -0,015 | R3~R5 | /-0,005 | CR1.0~CR3.0 | /-0,008 | 0 0.5 | 0 0.5 | |||
| D12~D20 | -0,003 -0,018 | R6~R10 | /-0,008 | |||||||

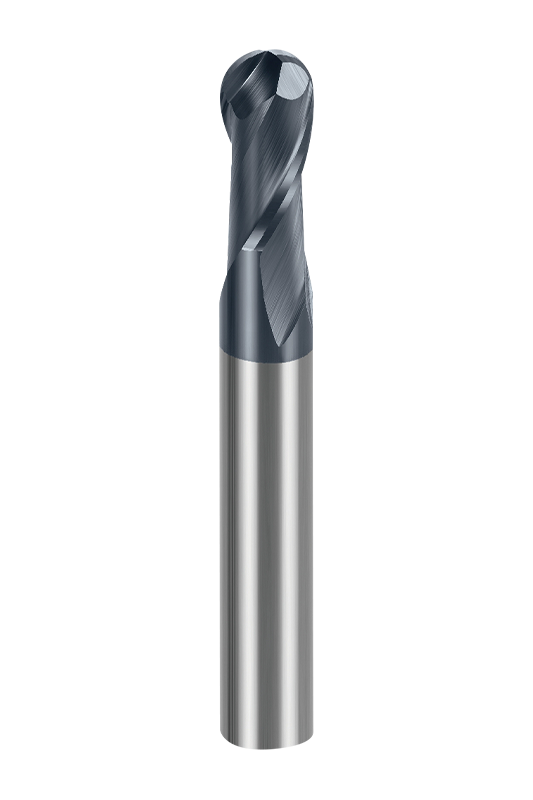

NNCH-2B ultra sert 2 kanallı küresel uçlu parmak frezeler, çapları 1 mm'den 12 mm'ye kadar değişen çeşitli boyutlarda mevcuttur ve hassas işlemenin esneklik gereksinimlerini karşılamak için farklı ihtiyaçlara göre çeşitli bıçak uzunlukları ve tam uzunluklarla eşleştirilebilir. Farklı spesifikasyonların ve modellerin serbestçe seçilebilmesi, onu çeşitli işleme senaryolarına uygun hale getirerek hassas işleme görevlerinde daha yüksek uyarlanabilirlik sağlar.
Bilyalı uç şekli tasarımı, aletin kesme açısını optimize ederek karmaşık yüzey işlemede üstün olmasını sağlar; özellikle kalıp imalatı, hassas parça işleme ve yüksek son işlem ve yüksek hassasiyet gerektiren diğer sahneler için uygundur. 30° helis açılı tasarım, kesme direncinin azaltılmasına ve talaş kaldırma verimliliğinin artırılmasına yardımcı olarak işleme stabilitesini ve takım ömrünü artırır.
Frezeleme takımı, aşınma direncini ve talaşlanmayı önleme performansını büyük ölçüde artıran, yüksek hassasiyetli bir kaplama işlemiyle birleştirilmiş ultra ince mikro parçacıklı karbür malzemeden yapılmıştır. Genel sertlik HRC≤65'e ulaşabilir, bu da yüksek sertlikteki malzemeleri işlerken mükemmel keskinlik ve stabilite sağlar.
Bu ürün, karbon çeliği, alaşımlı çelik, önceden sertleştirilmiş çelik (HRC35-45), sertleştirilmiş çelik (HRC45-65), yüksek sertlikte ısıl işlem görmüş çelik vb. dahil olmak üzere çok çeşitli işleme malzemeleri için uygundur. İster yüksek hassasiyetli kalıp işleme ister sert malzemelerin verimli kesimi olsun, NNCH-2B iki kenarlı bilyalı freze mükemmel performans sağlayabilir.
