• Gelişmiş taşlama teknolojisi, hassas kalıp ve parça işlemeye uygun, ultra yüksek bıçak çapı ve sap çapı doğruluğu sağlar.
• Aşınmaya karşı dayanıklılığı yüksek kaplama kullanılmıştır. Ark geçiş yapısı yüksek kırılma direnci sağlar ve sertleştirilmiş çeliğin uzun süreli kesilmesine olanak sağlar.

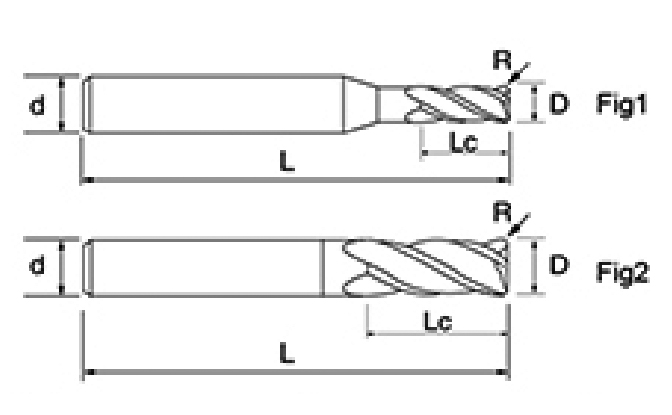

| Hayır. | Çap D | R Açısı R | Flüt Uzunluğu Lc | Toplam Uzunluk L | Şaft Çapı d | Bıçak Sayısı F |
| NNCH-4R-D1-L3 | 1 | 0.1 | 3 | 50 | 4 | 4 |
| NNCH-4R-D1-L3 | 1 | 0.2 | 3 | 50 | 4 | 4 |
| NNCH-4R-D1.5-L4.5 | 1.5 | 0.2 | 4 | 50 | 4 | 4 |
| NNCH-4R-D1.5-L4.5 | 1.5 | 0.2 | 4 | 60 | 6 | 4 |
| NNCH-4R-D2-L6 | 2 | 0.2 | 6 | 50 | 4 | 4 |
| NNCH-4R-D2-L6 | 2 | 0.2 | 6 | 50 | 6 | 4 |
| NNCH-4R-D2-L6 | 2 | 0.3 | 6 | 50 | 4 | 4 |
| NNCH-4R-D2-L6 | 2 | 0.3 | 6 | 50 | 6 | 4 |
| NNCH-4R-D2-L6 | 2 | 0.5 | 6 | 50 | 4 | 4 |
| NNCH-4R-D2-L6 | 2 | 0.5 | 6 | 50 | 6 | 4 |
| NNCH-4R-D3-L9 | 3 | 0.2 | 8 | 50 | 4 | 4 |
| NNCH-4R-D3-L9 | 3 | 0.2 | 8 | 50 | 6 | 4 |
| NNCH-4R-D3-L9 | 3 | 0.3 | 8 | 50 | 4 | 4 |
| NNCH-4R-D3-L9 | 3 | 0.3 | 8 | 50 | 6 | 4 |
| NNCH-4R-D3-L9 | 3 | 0.5 | 8 | 50 | 4 | 4 |
| NNCH-4R-D3-L9 | 3 | 0.5 | 8 | 50 | 6 | 4 |
| NNCH-4R-D4-L12 | 4 | 0.2 | 8 | 50 | 4 | 4 |
| NNCH-4R-D4-L12 | 4 | 0.2 | 8 | 50 | 6 | 4 |
| NNCH-4R-D4-L12 | 4 | 0.3 | 8 | 50 | 4 | 4 |
| NNCH-4R-D4-L12 | 4 | 0.3 | 8 | 50 | 6 | 4 |
| NNCH-4R-D4-L12 | 4 | 0.5 | 8 | 50 | 4 | 4 |
| NNCH-4R-D4-L12 | 4 | 0.5 | 8 | 50 | 6 | 4 |
| NNCH-4R-D5-L15 | 5 | 0.5 | 10 | 50 | 6 | 4 |
| NNCH-4R-D5-L15 | 5 | 1 | 10 | 50 | 6 | 4 |
| NNCH-4R-D6-L20 | 6 | 0.2 | 12 | 50 | 6 | 4 |
| NNCH-4R-D6-L20 | 6 | 0.5 | 12 | 50 | 6 | 4 |
| NNCH-4R-D6-L20 | 6 | 1 | 12 | 50 | 6 | 4 |
| NNCH-4R-D8-L24 | 8 | 0.2 | 16 | 60 | 8 | 4 |
| NNCH-4R-D8-L24 | 8 | 0.5 | 16 | 60 | 8 | 4 |
| NNCH-4R-D8-L24 | 8 | 1 | 16 | 60 | 8 | 4 |
| NNCH-4R-D10-L30 | 10 | 0.2 | 20 | 75 | 10 | 4 |
| NNCH-4R-D10-L30 | 10 | 0.5 | 20 | 75 | 10 | 4 |
| NNCH-4R-D10-L30 | 10 | 1 | 20 | 75 | 10 | 4 |
| NNCH-4R-D12-L36 | 12 | 0.5 | 24 | 75 | 12 | 4 |
| NNCH-4R-D12-L36 | 12 | 1 | 24 | 75 | 12 | 4 |
| İşlenmiş Malzemeler | Ön Sertleştirilmiş Çelik 40~50HRC | Sertleştirilmiş Çelik 50~60HRC | Sertleştirilmiş Çelik 60~68HRC | |||
| Kesme Hızı | 300 m/dak | 150 m/dak | 100 m/dak | |||
| Çap (mm) | Dönme Hızı (dakika -1 ) | Besleme Hızı (mm/dak) | Dönme Hızı (dakika -1 ) | Besleme Hızı (mm/dak) | Dönme Hızı (dakika -1 ) | Besleme Hızı (mm/dak) |
| 3 | 32000 | 1225 | 16000 | 610 | 11000 | 420 |
| 4 | 24000 | 1500 | 12000 | 745 | 8000 | 500 |
| 5 | 19000 | 1630 | 9500 | 815 | 6400 | 550 |
| 6 | 16000 | 1850 | 8000 | 925 | 5300 | 610 |
| 8 | 12000 | 1850 | 6000 | 925 | 4000 | 610 |
| 10 | 9600 | 1850 | 4800 | 925 | 3200 | 610 |
| 12 | 8000 | 1920 | 4000 | 960 | 2700 | 648 |
| 16 | 6000 | 1440 | 3000 | 720 | 2000 | 480 |

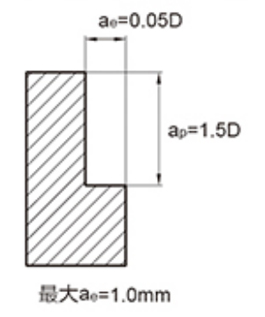

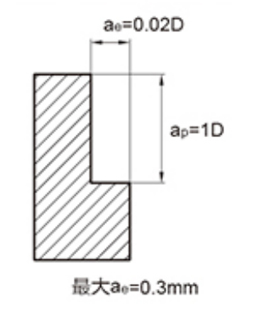

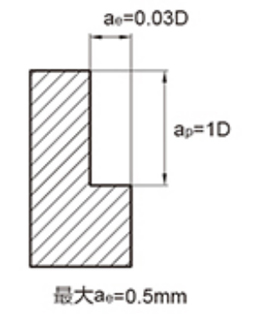

| Maksimum Kesme Derinliği |  |  |  | |||
1. Lütfen yüksek hassasiyetli ve yüksek sağlamlığa sahip ekipman ve demirbaşlar kullanın.
2. Takım tezgahının ve iş parçası kurulumunun sağlamlığı zayıf olduğunda titreşim ve anormal ses meydana gelebilir. Bu durumda yukarıdaki tablodaki hız ve ilerleme oranının yıldan yıla azaltılması gerekir.
3. Lütfen hava soğutmayı veya MQL'yi (minimum miktarda yağ buharı soğutması) kullanın.
4. Kenar frezeleme için sıralı frezeleme kullanılması tavsiye edilir.
5. Aletin askı uzunluğunu müdahale olmadan mümkün olduğunca en aza indirin.
| Alet Serisi | Çap | Yarıçap | Köşe Yarıçapı | Flüt uzunluğu | Etkili uzunluk | Toplam uzunluk | Şaft Çapı | |||
| D | R | CR | Lc | L1 | L | d | ||||
| NNCH Ultra Sert ve Yüksek Hassasiyetli Karbür Parmak Frezeler | D0.1~D0.9 | 0 -0,005 | R0.05~R2 | /-0,005 | CR0.05~CR0.5 | /-0,005 | 0 0.3 | 0 0.3 | 0.5 -0,5 | h5 |
| D1~D3.5 | 0 -0,005 | |||||||||
| D4~D10 | -0,003 -0,015 | R3~R5 | /-0,005 | CR1.0~CR3.0 | /-0,008 | 0 0.5 | 0 0.5 | |||
| D12~D20 | -0,003 -0,018 | R6~R10 | /-0,008 | |||||||

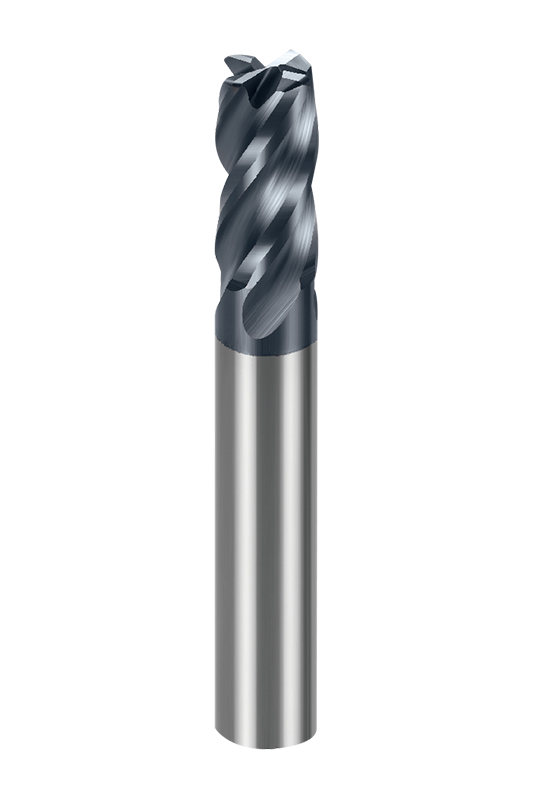

NNCH-4R yüksek hassasiyetli 4 kanallı yuvarlak uçlu parmak frezeler, farklı işleme gereksinimlerine esnek bir şekilde uyarlanabilen çeşitli takım çaplarını, bıçak uzunluklarını ve dolgu yarıçapı konfigürasyonlarını kapsayan geniş bir spesifikasyon yelpazesi sunar. İster ince işleme ister verimli malzeme kaldırma olsun, özel uygulama senaryosuna göre en iyi çözümü özgürce birleştirebilir ve seçebilirsiniz.
Bu frezeleme serisi, kesme titreşimini etkili bir şekilde azaltan ve yüzey kalitesini iyileştiren yuvarlak uçlu bıçak şekliyle birlikte 45°'lik helis açılı bir tasarımı benimser. Yuvarlak uçlu bıçak, yalnızca mükemmel takım mukavemeti sağlamakla kalmayıp, aynı zamanda özellikle karmaşık kavisli yüzeyler ve yüksek hassasiyetli kalıp işleme için iyi kesme performansı sağlayan yarı ince talaş işleme ve ince talaş işleme için özellikle uygundur.
Frezeleme takımı, son derece yüksek aşınma direncine ve ısı direncine sahip gelişmiş MT kaplama teknolojisine sahip ultra ultra ince karbür malzeme kullanır. Takım malzemesinin sertliği HRC≤65'e ulaşabilir, bu da yüksek sertlikteki malzemelerin işlenmesinde stabilite ve dayanıklılık sağlar. Aynı zamanda hassas taşlama işlemi kesici kenarın keskinliğini sağlayarak işleme sürecini daha pürüzsüz hale getirir ve kesme direncini ve ısı birikimini azaltır.
NNCH-4R yüksek hassasiyetli 4 kanallı yuvarlak uçlu parmak frezeler, düşük karbonlu çelik, alaşımlı çelik, ön sertleştirilmiş çelik, ısıl işlem görmüş çelik (HRC65'e kadar) vb. dahil olmak üzere çok çeşitli malzeme işleme için uygundur. Yüksek sertlikteki malzemelerin yüksek hassasiyetle işlenmesinde özellikle iyi performans gösterir ve işleme kalitesini etkili bir şekilde artırabilir ve takım ömrünü uzatabilir.
