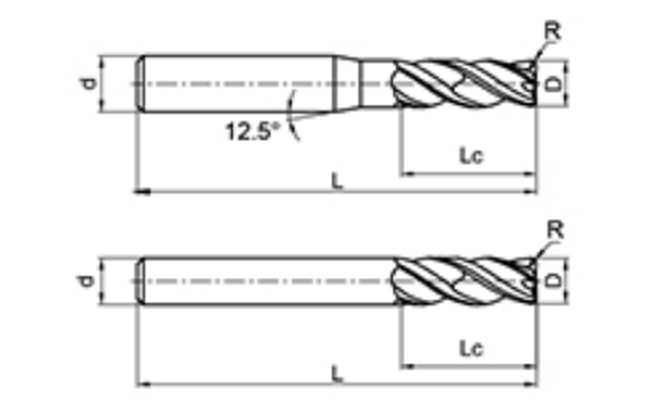

| Hayır. | Çap D | R Açısı R | Flüt Uzunluğu Lc | Toplam Uzunluk L | Şaft Çapı d | Bıçak Sayısı F |
| NNB-4R-D4-R0.2 | 4 | 0.2 | 10 | 50 | 4 | 4 |
| NNB-4R-D4-R0.5 | 4 | 0.5 | 10 | 50 | 4 | 4 |
| NNB-4R-D5-R0.5 | 5 | 0.5 | 13 | 50 | 6 | 4 |
| NNB-4R-D5-R1 | 5 | 1 | 13 | 50 | 6 | 4 |
| NNB-4R-D6-R0.5 | 6 | 0.5 | 15 | 50 | 6 | 4 |
| NNB-4R-D6-R1 | 6 | 1 | 15 | 50 | 6 | 4 |
| NNB-4R-D8-R0.5 | 8 | 0.5 | 20 | 60 | 8 | 4 |
| NNB-4R-D8-R1 | 8 | 1 | 20 | 60 | 8 | 4 |
| NNB-4R-D10-R0.5 | 10 | 0.5 | 25 | 75 | 10 | 4 |
| NNB-4R-D10-R1 | 10 | 1 | 25 | 75 | 10 | 4 |
| NNB-4R-D10-R2 | 10 | 2 | 25 | 75 | 10 | 4 |
| NNB-4R-D10-R3 | 10 | 3 | 25 | 75 | 10 | 4 |
| NNB-4R-D12-R0.5 | 12 | 0.5 | 30 | 75 | 12 | 4 |
| NNB-4R-D12-R1 | 12 | 1 | 30 | 75 | 12 | 4 |
| NNB-4R-D12-R2 | 12 | 2 | 30 | 75 | 12 | 4 |
| NNB-4R-D12-R3 | 12 | 3 | 30 | 75 | 12 | 4 |
| NNB-4R-D16-R1 | 16 | 1 | 45 | 100 | 16 | 4 |
| NNB-4R-D16-R2 | 16 | 2 | 45 | 100 | 16 | 4 |
| NNB-4R-D16-R3 | 16 | 3 | 45 | 100 | 16 | 4 |
| NNB-4R-D20-R1 | 20 | 1 | 45 | 100 | 20 | 4 |
| NNB-4R-D20-R2 | 20 | 2 | 45 | 100 | 20 | 4 |
| NNB-4R-D20-R3 | 20 | 3 | 45 | 100 | 20 | 4 |
| İşlenmiş Malzemeler | Dökme Demir, Karbon Çelik, Alaşımlı Çelik
~30HRC | Paslanmaz Çelik | Ön Sertleştirilmiş Çelik, Su Verilmiş ve Temperlenmiş Çelik
~40HRC | Ön Sertleştirilmiş Çelik, Su Verilmiş ve Temperlenmiş Çelik
~50HRC | Sertleştirilmiş Çelik
~55HRC |
Çap
(mm) | Dönme Hızı
(dak⁻¹) | Besleme Hızı
(mm/dak) | Dönme Hızı
(dak⁻¹) | Besleme Hızı
(mm/dak) | Dönme Hızı
(dak⁻¹) | Besleme Hızı
(mm/dak) | Dönme Hızı
(dak⁻¹) | Besleme Hızı
(mm/dak) | Dönme Hızı
(dak⁻¹) | Besleme Hızı
(mm/dak) |
| 3 | 15900 | 1460 | 8500 | 215 | 13270 | 1140 | 10600 | 755 | 7430 | 430 |
| 4 | 11900 | 1510 | 6370 | 225 | 9950 | 1160 | 8000 | 770 | 570 | 440 |
| 5 | 9500 | 1620 | 5060 | 225 | 7960 | 1210 | 6400 | 810 | 4460 | 465 |
| 6 | 7900 | 1590 | 4250 | 250 | 6630 | 1235 | 5300 | 825 | 3710 | 465 |
| 8 | 5900 | 1590 | 3180 | 250 | 4970 | 1220 | 4000 | 815 | 2785 | 485 |
| 10 | 4700 | 157 | 2550 | 250 | 3980 | 1210 | 3200 | 810 | 2230 | 450 |
| 12 | 4000 | 1570 | 2120 | 250 | 3310 | 1210 | 2650 | 810 | 1855 | 450 |
| 14 | 3400 | 1460 | 1820 | 215 | 2840 | 1130 | 2300 | 755 | 1590 | 430 |
| 16 | 3000 | 1460 | 1590 | 215 | 2480 | 1130 | 2000 | 755 | 1390 | 430 |
| 18 | 2600 | 1440 | 1410 | 190 | 2210 | 1115 | 1800 | 740 | 1240 | 420 |
| 20 | 2400 | 1440 | 1270 | 190 | 1990 | 1115 | 1600 | 740 | 1115 | 420 |

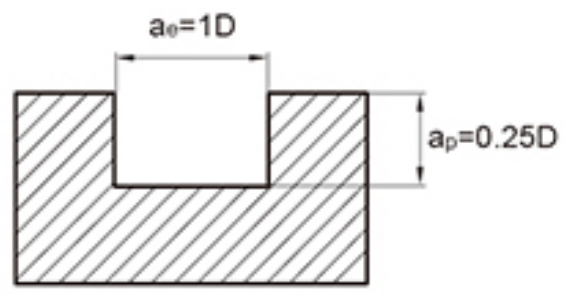

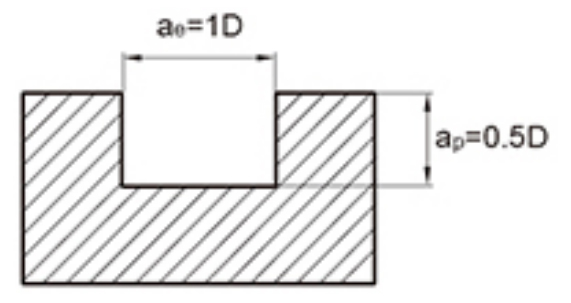

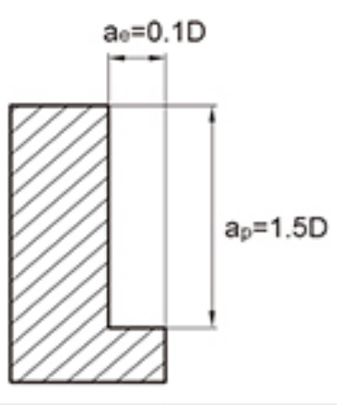

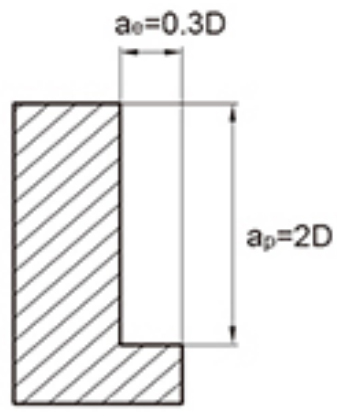

| Maksimum Kesme Derinliği |  |  |
 |  |
1. Yukarıdaki tabloda kenar frezeleme işleme için standart değerler gösterilmektedir. Aletle kanal açarken hız yukarıdaki tablonun %60 ila %80'i arasında olmalı ve ilerleme hızı standart olarak %50 ila %70'i temel almalıdır.
2. Lütfen yüksek hassasiyetli takım tezgahları ve takım tutucuları kullanın.
3. Lütfen duman üretme olasılığı daha az olan hava soğutma veya kesme sıvısı kullanın.
4. Kenar frezeleme için sıralı frezeleme kullanılması tavsiye edilir.
5. Takım tezgahlarının ve iş parçalarının montajı kötü olduğunda titreşimler ve anormal sesler meydana gelebilir. Bu durumda yukarıdaki tablodaki hız ve ilerleme oranının yıldan yıla azaltılması gerekir.
6. Takım çıkıntısını müdahale olmadan mümkün olduğunca en aza indirin.

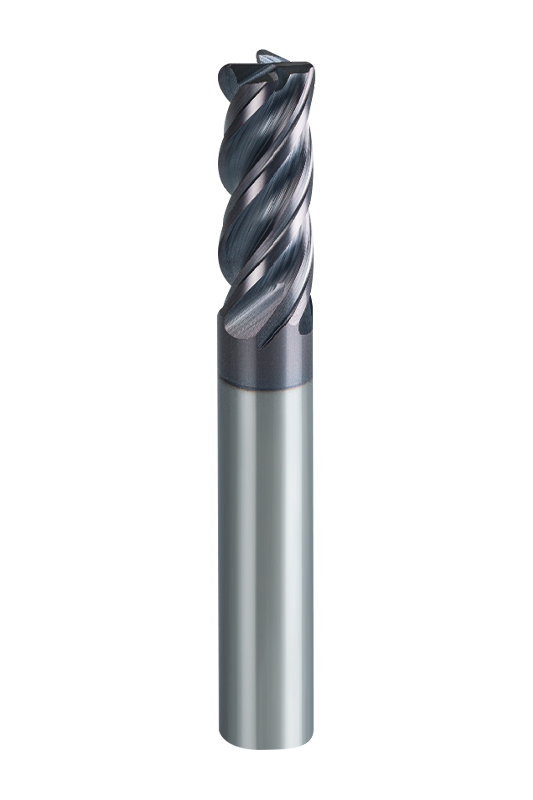

4 Flütlü Eşitsiz Diş Adımlı Dairesel Uçlu Değirmen Paslanmaz Çelik Freze Kesiciler, eşit olmayan bir diş adımı tasarımına sahiptir, kesme kuvveti dağılımını optimize eder, kesme titreşimlerini etkili bir şekilde azaltır ve işleme stabilitesini artırır. Bu tasarım özellikle işlenmesi zor malzemeler için uygundur ve işlenen yüzeyin kalitesini artırırken daha uzun takım ömrü sağlar.
Kesici, yüksek hassasiyetli taşlama teknolojisi kullanılarak üretilmiştir ve 0,5μm yüksek tokluğa sahip, talaş önleyici malzeme seçilmiş olup, kesme direncini daha da azaltmak için en yeni paslanmaz çeliğe özel kaplama teknolojisiyle eşleştirilmiştir. Optimize edilmiş 38°-41° spiral açısı, kesme ısısının azaltılmasına yardımcı olur, talaş kaldırma verimliliğini artırır ve daha düzgün işleme sağlar.
Dökme demir (S50C/HT250/Q235), alaşımlı çelikler (P20/H13/D2), takım çelikleri, su verilmiş ve temperlenmiş çelikler (NAK80/718H/FDAC), ısıl işlem görmüş çelikler (SKD61/1.2343ESR), paslanmaz çelikler (SUS304/316/316L) ve titanyum alaşımları dahil çok çeşitli malzemelerin işlenmesi için uygundur (Ti-6Al-4V), 22HRC ila 55HRC sertlik aralığında mükemmel performans gösterir.
Farklı işleme ihtiyaçlarını karşılayan, 4 mm'den 20 mm'ye kadar kesici çapları ve 0,2 mm'den 3 mm'ye kadar isteğe bağlı ark yarıçapları ile geniş bir spesifikasyon yelpazesi mevcuttur. Kesici uzunluğu, sap çapı ve toplam uzunluk için çeşitli seçenekler sunan modeller çok çeşitlidir ve çeşitli hassas işleme senaryolarını karşılamak üzere esnek bir şekilde birleştirilebilir.
